2.1 波形データ解析ソフトウェア

[概要]

本プログラムは、電流、電圧、電力の3種類の実験データ(CSV形式)と同3種類のExcelファイルの両方 の読込みに対応し、それぞれのグラフを作画を行います。また、電力データに関しては、波形を近似し 面積を求め、1秒当たりの消費電力を算出することができます。

図2.1 メイン画面

図2.2 データ保存画面

図2.3 解析情報保存画面

図2.4 Excelグラフ画面

[特徴]

CSV形式ファイル、Excelファイル両方の読込みに対応 特殊なグラフにも対応 面積計算部が塗りつぶされるので、面積を求める部分が一目で確認できる Excelに直接保存し、自動でExcelにグラフを表示

2.2 波形データ解析ソフトウェア(短形波チャート)

[概要]

本プログラムは、短形波チャート(csv)を読み込んで波形解析を行い、 それぞれのグラフを作画を行います。グラフの画像保存、グラフ線種、線色等の各自設定変更が可能です。

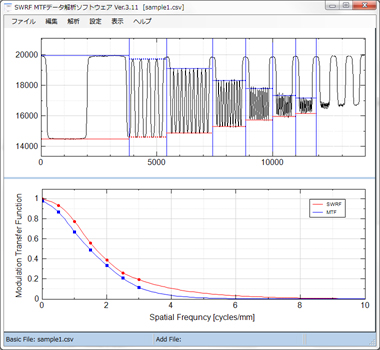

図2.2.1 波形解析画面

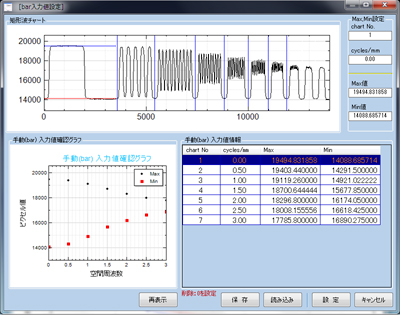

図2.2.2 マウスによる範囲指定画面

【動作環境】 ●　OS:Windows 7 / Windows 8 / Windows 10 / Windows 11 ( 32bit or 64bit ) ●　Framework 4.0以上

[特徴]

CSV形式ファイル、Excelファイル両方の読込みに対応 任意に縦線、横線をグラフ画面に表示することができます。 マウスによる縦線、横線を任意に移動することが可能。 マウスで表示領域を範囲指定してグラフ拡大が可能。 マウスで領域を範囲指定してデータを切り取ることが可能。 2Dグラフには、インサイト・グラフライブラリ(InsPlot2D.dll)を使用 特殊なグラフにも対応
