5.シュミレータ用GUI作成ソフトウェア

[概要]

CADエディタを使用して、解析シュミレータのモデルを作画する。 作画したモデルを読み込んでシュミレーション解析するソフトウェアです。

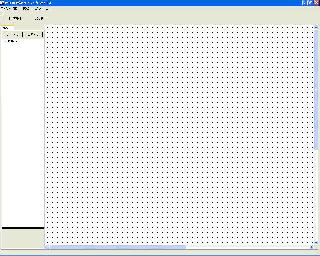

図5.1 CAD初期化画面

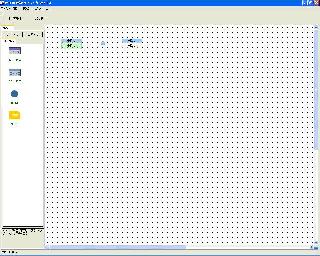

図5.2 CAD編集中画面

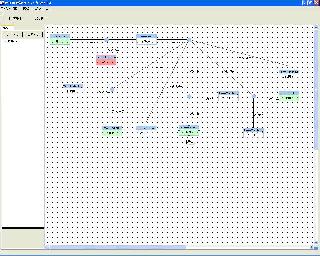

図5.3 CADモデル完成画面

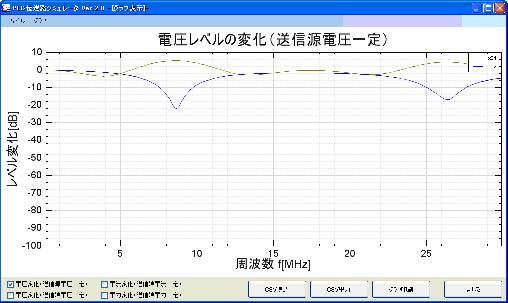

図5.4 解析結果グラフ画面

[特徴]

CADエンジンを使用して解析モデルをお絵かき風にして作成することができる。 作画したモデルの各パーツの情報を簡単に設定変更することができる。 作画したモデルを読み込んで、シュミレーション解析を行うことができる。 解析した結果を瞬時にグラフ表示することができる。 グラフ表示した結果を印刷することができる。 CADエンジンは、当社の製品を使用しております。

【動作環境】 ●　OS:Windows 7 / Windows 8 / Windows 10 / Windows 11 ( 32bit or 64bit ) ●　Framework 4.0以上

【開発環境】 ●　Microsoft Visual BASIC.net ,Visual C#.net
